| 产品特性：耐高温耐负 | 品牌：河南企通 | 型号：QTCJ |
| 容积：10m3 | 重量：按图定制kg | 材质：钢衬胶储罐 |
| 规格：可定制 | 类型：化工储罐 |

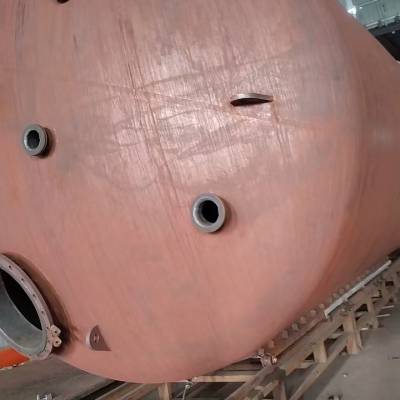

罐体内衬胶工艺详解：流程、关键技术与质量控制
罐体内衬胶工艺是通过在金属罐体（如碳钢、不锈钢）内壁粘贴橡胶衬层，形成复合防腐结构的核心技术。该工艺需严格控制表面处理、胶板粘贴、硫化固化等关键环节，确保橡胶与金属的粘结力及衬层完整性。以下从工艺流程图、核心步骤、技术要点及质量标准展开说明：
一、工艺流程图
plaintext罐体预处理（喷砂除锈）→ 胶板准备（裁剪、坡口加工）→ 涂刷胶粘剂（底涂+面涂）→ 胶板粘贴（赶压排气）→ 硫化固化（热硫化/冷粘）→ 质量检测（外观/电火花/粘结力）→ 修补与验收
二、核心工艺步骤与技术要点
1. 罐体表面预处理（关键基础）
除锈与粗糙化：
采用喷砂处理（石英砂 / 钢砂），去除金属表面氧化皮、油污，达到 Sa2.5 级标准（*** 8501-1），表面粗糙度控制在 50-75μm（通过粗糙度仪检测）。
焊缝处理：打磨焊缝至平整，棱角倒圆（R≥5mm），避免应力集中导致衬层开裂。
清洁与干燥：
喷砂后用压缩空气吹扫粉尘，再用丙酮 / 甲苯擦拭表面，确保无油污、水分（湿度＜8%，露点温度低于罐体表面温度 3℃以上）。
2. 橡胶衬板准备
胶板选型：
根据介质腐蚀性、温度、压力选择橡胶类型（如耐酸选丁基橡胶，耐油选丁腈橡胶），厚度通常为 3-6mm（常压罐 3-4mm，含颗粒介质选 6-8mm）。
胶板需预硫化（半成品）或未硫化（用于热硫化工艺），食品级场景需选用无硫、***橡胶（如食品级天然橡胶）。
裁剪与坡口加工：
按罐体尺寸放样裁剪，搭接边切割 45° 坡口（宽度 50-80mm），便于多层胶板搭接时形成平滑过渡。
3. 胶粘剂涂刷与胶板粘贴
胶粘剂选择：
底涂：金属底漆（如酚醛树脂胶、氯丁橡胶胶粘剂），增强金属与橡胶粘结力，涂刷厚度均匀，无漏涂。
面涂：橡胶与橡胶粘结剂（如天然橡胶用天然胶浆，丁基橡胶用丁基胶黏剂），双面涂刷胶板和罐体表面，晾置至 “指触不粘”（约 15-30 分钟）。
粘贴与排气：
从罐体顶部或底部开始，由中心向四周粘贴，边贴边用橡胶辊轮或刮板赶压，排出内部空气，避免气泡（气泡直径＞5mm 需返工）。
搭接宽度≥50mm，立缝搭接方向与介质流动方向一致（如从上至下），避免液体渗入缝隙。
4. 硫化固化（核心工艺环节）
根据施工场景分为 热硫化 和 冷粘固化 两种工艺：
（1）热硫化工艺（工厂预制）
硫化条件：
硫化罐硫化：将罐体整体放入硫化罐，通入蒸汽或热水，升温至 120-180℃（根据橡胶类型调整，如丁基橡胶 150℃，天然橡胶 140℃），压力 0.3-0.6MPa，保温保压 2-4 小时（厚度每增加 1mm，时间增加 30 分钟）。
间接硫化（如热水循环）：适用于大型罐体，通过外部加热装置使罐体内部温度均匀，避免局部过热导致胶板老化。
关键控制：
升温速率≤15℃/h，降温速率≤20℃/h，防止温差应力导致衬层脱层；硫化过程中保持压力稳定，避免胶板与金属间产生间隙。
（2）冷粘固化工艺（现场修补或小型罐）
适用场景：无法运输至工厂硫化的大型储罐（如现场安装的立式罐），或局部修补。
固化条件：
常温固化（25℃±5℃），湿度≤75%，固化时间 7-14 天（根据胶粘剂说明书调整），期间避免振动和介质接触。
局限性：粘结强度低于热硫化（通常≤3MPa，热硫化可达 5-8MPa），耐温性较差（一般≤80℃）。
5. 质量检测与修补
外观检查：
目视无裂纹、气泡、脱层，表面平整，搭接处无翘起；用小木锤敲击，声音清脆为粘结良好，哑声或空心声表示空鼓（面积＞100cm? 需修补）。
电火花检测：
采用高频电火花检漏仪（电压 15-30kV，根据衬层厚度调整，1mm 对应 10kV），移动速度≤300mm/s，发现漏点标记并修补。
粘结力测试：
剥离试验：在罐体非关键部位切割 10mm×10mm 胶板，用拉力机测试，粘结强度需≥5MPa（GB/T 18241.1 标准）。
修补方法：
小面积空鼓：挖除缺陷胶板，周边切割成坡口，重新涂刷胶粘剂并粘贴新胶板，局部硫化（如用加热带）或二次冷粘。
三、常见问题与解决方案
| 问题 | 原因分析 | 解决措施 |
|---|---|---|
| 衬层脱层 | 表面喷砂不达标、胶粘剂涂刷不均匀、硫化压力不足 | 严格控制表面粗糙度（Sa2.5 级），双组分胶粘剂混合均匀，硫化时压力≥0.5MPa |
| 气泡 / 空鼓 | 粘贴时排气不***、胶板含水率过高 | 粘贴时用辊轮反复赶压，胶板储存环境湿度＜60%，使用前干燥处理 |
| 硫化后开裂 | 硫化升温过快、罐体应力集中 | 控制升温速率≤15℃/h，罐体转角处做圆弧过渡（R≥5mm） |
| 电火花检测漏点 | 胶板搭接宽度不足、局部针孔 | 搭接宽度≥50mm，硫化前检查胶板表面缺陷，更换破损胶板 |
四、行业标准与规范
GB/T 18241.1-2021《橡胶衬里 第 1 部分：设备防腐衬里》：规定了衬胶设备的设计、材料、施工及检验要求。
HG/T 20677-2020《橡胶衬里化工设备》：针对化工设备衬胶的具体技术条件，包括介质兼容性、硫化工艺参数。
ASME BPVC Section VIII Division 1（美国标准）：涉及衬胶储罐的压力设计与制造，需结合橡胶衬里附录要求。
五、工艺优化与发展趋势
自动化施工：采用机械臂喷砂、胶板裁剪机，提高表面处理和胶板加工精度。
低温硫化技术：开发适用于现场的中温硫化工艺（如 100-120℃），缩短固化时间，降低能耗。
纳米改性胶粘剂：通过添加纳米填料（如碳纳米管、二氧化硅），提升粘结强度和耐老化性。
总结
罐体内衬胶工艺的核心是通过表面处理→粘贴→硫化→检测的闭环控制，实现橡胶与金属的可靠结合。关键在于介质 - 橡胶类型匹配、硫化工艺参数精准控制和全过程质量检测。施工前需制定详细工艺方案（如针对大型储罐的分段硫化计划），施工中严格记录温度、压力、时间等参数，确保衬层无缺陷，最终满足储罐长期耐腐蚀、耐冲击的使用要求。
